Почему щебень получается лещадным и как это исправить?

Готовый щебень может соответствовать заданному диапазону крупности, но не проходить испытания по форме зерен. Из-за избыточного содержания пластинчатых и игловатых зерен на складе может накапливаться продукция, не соответствующая требованиям клиента.

Сначала определите, какая товарная фракция не соответствует требованиям и на каком участке возникает проблема. Прежде чем рассматривать дополнительное оборудование, проверьте свойства породы, подачу материала в конусную дробилку, выбор камеры дробления и состояние футеровки. Если улучшение формы зерен по-прежнему необходимо, сравните применение роторной дробилки и VSI с учетом как требований к форме, так и выхода товарной продукции.

Почему форма зерен щебня имеет значение

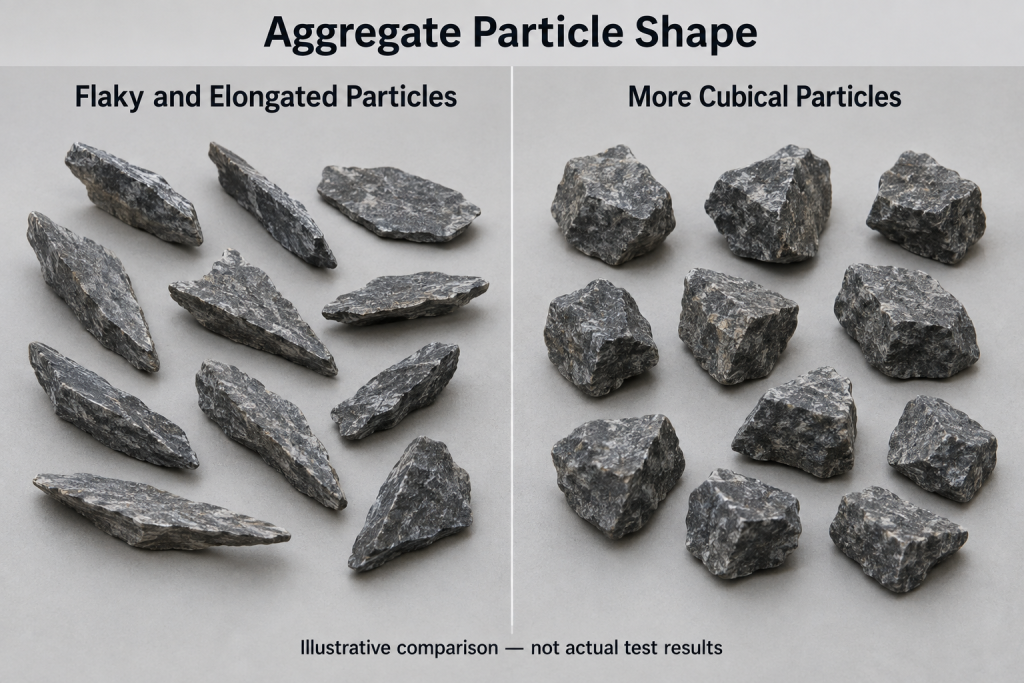

У пластинчатых зерен толщина мала по сравнению с другими размерами. Игловатые зерна имеют непропорционально большую длину. Точные критерии классификации зависят от установленного метода испытаний.

Избыточное содержание таких зерен может затруднять уплотнение щебня и повышать риск их разрушения при перегрузке или уплотнении. В бетоне неблагоприятная форма зерен также может увеличивать потребность в цементном тесте для достижения заданной удобоукладываемости.

Однако сама по себе кубовидная форма не гарантирует пригодность щебня для конкретного проекта. Важны также зерновой состав, прочность, сопротивление истиранию, чистота и требования к материалу в конкретной области применения.

Крупность и форма зерен — отдельные показатели качества. Зерно может пройти через сито производственного грохота и при этом не соответствовать требованиям по форме.

Сначала определите участок возникновения проблемы

Прежде чем менять настройки дробилки, отберите представительные пробы:

• Из потока разгрузки дробилки второй стадии.
• Из потока разгрузки последней дробилки или оборудования для улучшения формы зерен.
• Из каждой фракции готового щебня.

Сравнивайте одинаковые фракции одним и тем же методом испытаний. Объединенная проба может скрыть проблему, характерную только для одной товарной фракции.

Например, если предприятие выпускает щебень номинальных фракций 5–10 мм и 10–20 мм, проверяйте каждую из них отдельно. Эти размеры приведены для примера и не являются универсальными требованиями к зерновому составу.

Также зафиксируйте, появилась ли проблема после перехода на другой забой карьера, замены футеровки дробилки, изменения подачи или рабочих настроек.

Наблюдение	Что проверить в первую очередь
Форма зерен меняется после перехода на другой забой карьера	Структуру породы, степень выветрелости и неоднородность материала
Форма зерен продукта меняется в течение смены	Перерывы в подаче, сегрегацию и неравномерное заполнение камеры
Форма зерен ухудшается по мере износа футеровки	Профиль камеры, фактическую ширину разгрузочной щели и неравномерный износ
Продукт на выходе дробилки соответствует требованиям, а материал в штабеле — нет	Обходные потоки, смешивание продукции и загрязнение штабеля
Только одна фракция не соответствует требованиям	Распределение зерен по форме в разных фракциях и маршрут проблемной фракции
Форма улучшается, но выпуск крупного заполнителя падает	Чрезмерное дробление и переход материала в более мелкие продукты

Такое сопоставление помогает отличить проблему дробления от проблемы, возникающей при перемещении и складировании готового материала.

Причины образования пластинчатых и игловатых зерен щебня

1. Порода раскалывается по слоям или плоскостям ослабления

Некоторые породы легко раскалываются по плоскостям напластования, сланцеватости или существующим трещинам. В результате могут образовываться плоские обломки даже при нормальной работе дробилки.

Одного названия породы недостаточно, чтобы прогнозировать такое поведение. Материал из двух месторождений, продаваемый под одним названием, может по-разному реагировать на дробление из-за различий в текстуре, минеральном составе и степени выветрелости.

Если при переходе на новый забой качество резко изменилось, до замены оборудования исследуйте представительные пробы исходного материала. По возможности сравните результаты пробного дробления материала из разных участков месторождения.

2. Подача в конусную дробилку нестабильна или неравномерна

Форма зерен после конусной дробилки отчасти зависит от того, как материал поступает в камеру и заполняет ее. Прерывистая подача, недостаточное заполнение камеры или сосредоточение материала с одной стороны могут ухудшать качество продукта. Недостаточная подача может способствовать образованию пластинчатых и игловатых зерен.

Проверьте вместимость буферного бункера, управление питателем и расположение загрузочных течек. Обеспечьте стабильную, равномерно распределенную подачу и поддерживайте уровень материала в камере, рекомендованный для данной машины.

Питание «под завалом» означает поддержание необходимого слоя материала в камере. Оно не означает перегрузку дробилки.

3. Камера дробления и настройки не соответствуют задаче

Камера, выбранная для приема крупного материала на второй стадии, может не подходить для получения более мелкого конечного продукта. Проверьте, соответствует ли профиль камеры фактическому зерновому составу питания и требованиям к продукту.

Проверьте зерновой состав питания, выбор камеры и минимальную ширину разгрузочной щели при сближении дробящих поверхностей — CSS. Этот параметр влияет на зерновой состав продукта, производительность и потребляемую мощность. Поэтому уменьшать его следует контролируемо, а не считать универсальным способом улучшения формы зерен.

Также осмотрите футеровку подвижного конуса и неподвижной чаши. Неравномерный износ рабочих поверхностей может менять условия дробления, даже если отображаемое значение настройки остается прежним.

4. На одну стадию приходится слишком большая степень дробления

Иногда от одной дробилки требуют принимать крупный материал с широким диапазоном размеров и сразу получать мелкий готовый продукт. В таких условиях сложно сбалансировать производительность, износ и форму зерен.

Проверьте, как общая степень дробления распределена между стадиями. Улучшение подготовки материала на предыдущих стадиях или добавление подходящей завершающей стадии может оказаться эффективнее, чем постоянное уменьшение разгрузочной щели последней дробилки.

Необходимое число стадий зависит от материала, крупности питания и требований к готовой продукции.

5. Технологическая схема пропускает зерна неудовлетворительной формы в готовую продукцию

Обычный производственный грохот разделяет материал преимущественно по крупности. Он не гарантирует, что каждое прошедшее через сито зерно имеет допустимую форму.

Плоские зерна могут проходить через отверстие сита при подходящей ориентации. Аналогично поток материала, направленный в обход стадии улучшения формы, может ухудшать качество щебня, уже прошедшего эту стадию.

Проверьте направление каждого потока. Дробление в замкнутом цикле помогает контролировать крупность и повторно перерабатывать возвратный материал, но готовая продукция все равно требует испытаний по форме зерен.

Конусная дробилка, роторная дробилка или VSI — что выбрать?

Эти машины решают разные задачи. При выборе оборудования следует учитывать требуемое улучшение качества, характеристики питания и ценность готовой продукции.

Оборудование	Область применения	Основные параметры контроля качества	Что учитывать при оценке
Конусная дробилка	Вторая или третья стадия дробления, обычно для прочных и абразивных пород	Распределение питания, выбор камеры, CSS и состояние футеровки	Форма зерен зависит от режима работы и технологической схемы
Роторная дробилка с горизонтальным валом	Дробление подходящего малоабразивного материала при требованиях к форме зерен	Зерновой состав питания, состояние бил, зазоры у отражательных плит и разрешенная частота вращения ротора	Абразивное сырье может увеличивать затраты на изнашиваемые детали
Дробилка VSI	Окончательное улучшение формы материала допустимой крупности, при необходимости — производство дробленого песка	Крупность питания, состояние ротора, исполнение и рабочая частота вращения	Улучшение формы может увеличить образование мелочи и снизить выход крупного продукта

Какой вариант оценить в первую очередь?

Если на предприятии уже работает конусная дробилка, начните с проверки условий ее эксплуатации и повторно испытайте продукт после внесения корректировок. Если форма зерен по-прежнему не соответствует требованиям, оцените абразивность материала и определите проблемные фракции. Для дробления малоабразивного сырья может подойти роторная дробилка, а для отдельной завершающей стадии при допустимой крупности питания — VSI. Подтвердите выбор испытаниями на представительном материале, учитывая образование мелочи и выход крупного заполнителя.

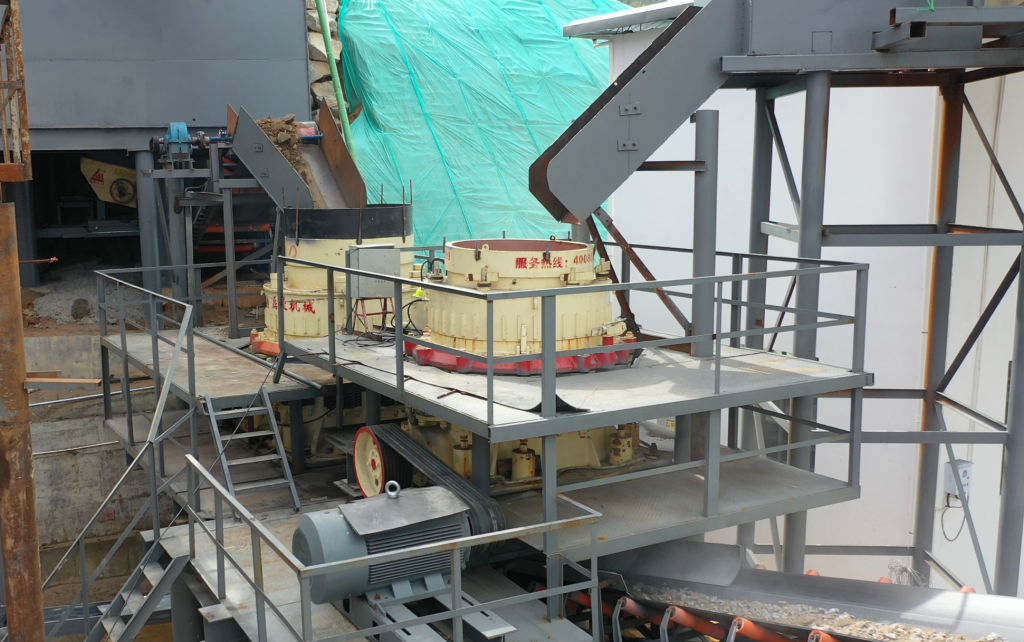

Сначала оптимизируйте работу имеющейся конусной дробилки

В подходящих условиях конусная дробилка способна производить щебень с хорошей формой зерен. Прежде чем покупать новую машину, устраните нестабильность подачи, проверьте правильность выбора камеры и необходимость замены изношенной футеровки.

После корректировок повторно испытайте каждую товарную фракцию. Если продукция соответствует требованиям, дополнительная стадия улучшения формы может не понадобиться.

Рассмотрите роторную дробилку для подходящего материала

Роторная дробилка с горизонтальным валом разрушает материал ударами закрепленных на роторе бил и о поверхности отражательных плит. Она может давать продукт более кубовидной формы, одновременно уменьшая крупность и улучшая форму зерен.

При переработке подходящего малоабразивного известняка такой вариант стоит рассмотреть. Однако высокоабразивное сырье, например материал с высоким содержанием кварца, может ускорять износ и увеличивать эксплуатационные затраты.

Проверяйте фактические свойства питания, а не выбирайте оборудование только по названию породы.

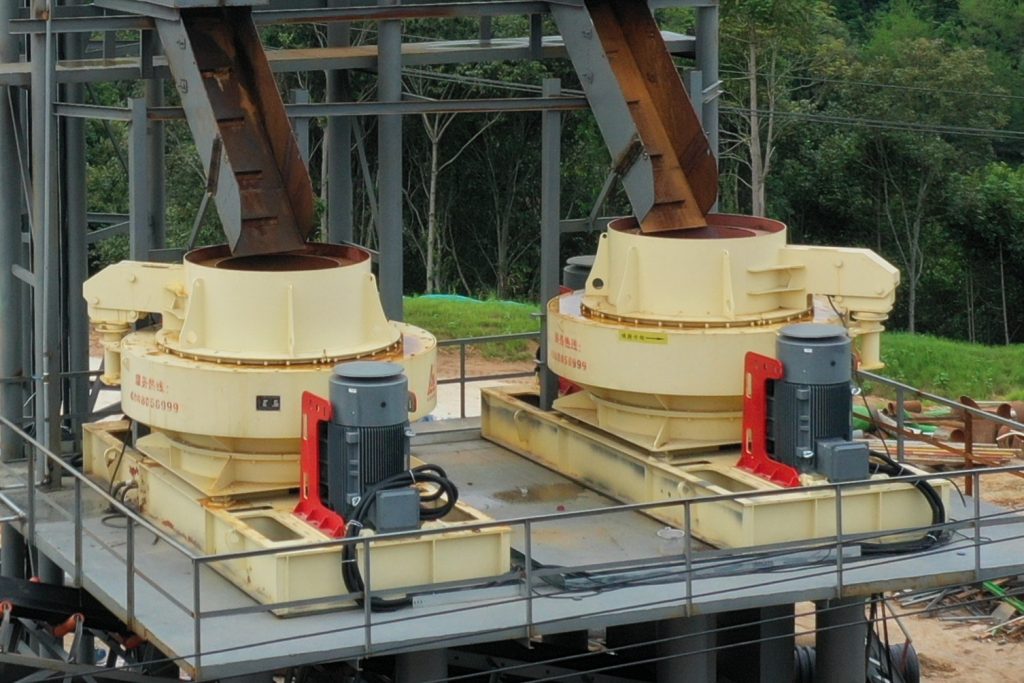

Добавьте VSI, если этого требует качество конечного продукта

Ударно-центробежную дробилку с вертикальным валом (VSI) стоит рассмотреть, если существующая схема обеспечивает нужную крупность, но не позволяет получить требуемую форму зерен.

В зависимости от исполнения машина работает по принципу удара «камень о камень» или «камень о металлическую отбойную поверхность». На результат влияют зерновой состав питания, частота вращения ротора и свойства материала. Повышение частоты вращения может улучшить форму зерен, но также увеличить износ и изменить производительность и зерновой состав продукта. Регулируйте частоту вращения только в пределах, разрешенных производителем, и проверяйте результат по отобранным пробам.

При производстве крупного заполнителя оцените, достаточно ли обрабатывать только проблемную фракцию. Убедитесь, что ее крупность соответствует допустимым параметрам питания VSI, затем направьте продукт дробления на повторное грохочение.

Такой подход позволяет не перерабатывать повторно материал, который уже соответствует требованиям.

Улучшайте форму зерен без чрезмерных потерь товарной продукции

При разрушении пластинчатого зерна могут образоваться зерно более правильной формы, более мелкие обломки или и то и другое. Поэтому снижение показателя лещадности само по себе не означает повышения рентабельности предприятия.

До и после каждого испытания сравнивайте следующие показатели:

• Результаты испытаний по форме зерен для каждой товарной фракции.
• Выпуск готового щебня, соответствующего требованиям, в тоннах в час.
• Изменения зернового состава и образования мелочи.
• Расход электроэнергии и затраты на изнашиваемые детали на тонну товарной продукции.
• Циркулирующую нагрузку и эффективность грохочения.

Практически значимый производственный показатель — выпуск продукции, соответствующей требованиям, а не просто тоннаж, проходящий через дробилку.

Изменяйте только один рабочий параметр за раз и отбирайте пробы после стабилизации режима. По возможности сохраняйте неизменными источник сырья и методику испытаний, чтобы результаты оставались сопоставимыми.

Решения Leimeng Group для улучшения формы зерен щебня

Leimeng Group поставляет конусные и роторные дробилки, оборудование VSI для производства песка и улучшения формы зерен, а также вибрационные грохоты для производства заполнителей. Эти типы оборудования выполняют разные задачи дробления и окончательной обработки материала в составе полной производственной линии.

Если клиент сталкивается с избыточным содержанием пластинчатых и игловатых зерен, анализ начинают с действующего технологического процесса и требований к качеству продукции.

По результатам оценки может потребоваться оптимизация подачи и выбора камеры конусной дробилки, рассмотрение роторного дробления для подходящего сырья либо включение VSI для улучшения формы зерен отдельных фракций.

Чтобы обсудить подходящую конфигурацию, направьте в Leimeng Group:

• Сведения о сырье, местоположении проекта и требуемой производительности.
• Модели действующих дробилок, технологическую схему и крупность питания.
• Фракции готовой продукции, ее назначение и требования к испытаниям по форме зерен.
• Последние результаты испытаний и фотографии исходного материала и готового щебня.

Эти данные станут отправной точкой для оценки существующих стадий дробления и необходимости дополнительного улучшения формы зерен.

Часто задаваемые вопросы

Почему щебень лещадный, хотя его крупность соответствует требованиям?

Крупность и форма — разные характеристики. Пластинчатые или игловатые зерна могут проходить через сита производственных грохотов и при этом не соответствовать требованиям установленного метода испытаний по форме.

Может ли конусная дробилка производить кубовидный щебень?

Да. Результат зависит от породы, камеры дробления, условий подачи, настроек и состояния футеровки. Проверьте эти факторы, прежде чем делать вывод о необходимости замены дробилки.

Всегда ли уменьшение CSS улучшает форму зерен щебня?

Нет. Оно меняет условия дробления и зерновой состав продукта, но результат зависит от конкретной задачи. Проверяйте эффект по пробам, одновременно контролируя нагрузку и выпуск продукции.

Используется ли дробилка VSI только для производства песка?

Нет. VSI также может улучшать форму зерен щебня допустимой крупности. Ее исполнение и режим работы определяют, какая доля материала останется крупным заполнителем, а какая перейдет в более мелкий продукт.

Какая лещадность считается допустимой?

Применяйте предельное значение и метод испытаний, установленные для конкретного проекта. Требования различаются в зависимости от области применения и рынка, поэтому единый процент нельзя распространять на всю щебеночную продукцию.
