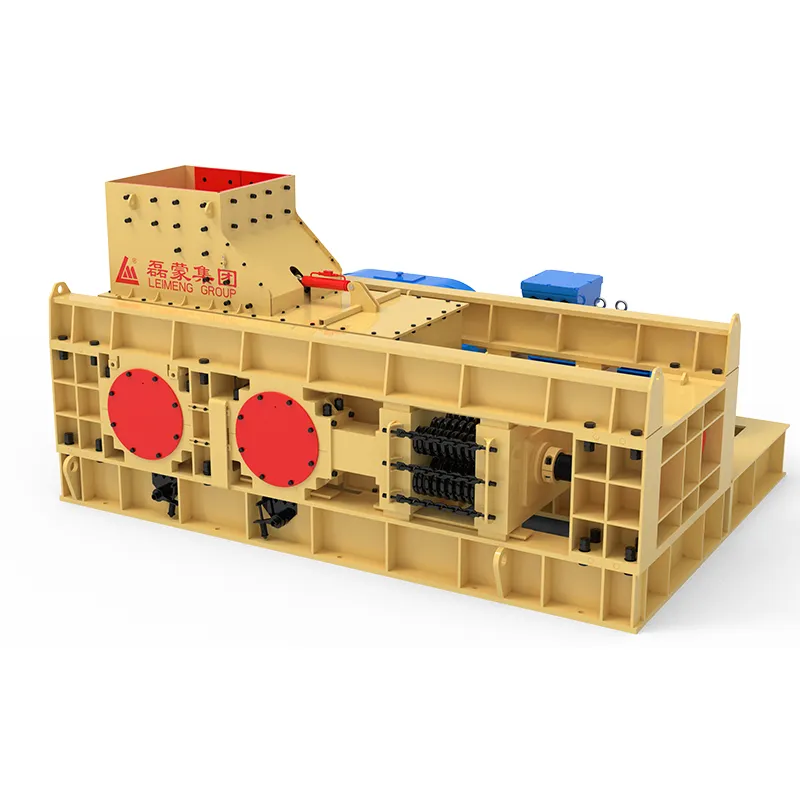

2PG серия Валковая дробилка для производства песка

Технические параметры

Примечание: Производительность может варьироваться в зависимости от типа материала, размера входного материала и других факторов. Масса и габаритные размеры в таблице указаны для максимальной мощности двигателя.

Валковая дробилка состоит из валков, которые включают в себя валковые сердечники и валковую оболочку, установленную на сердечнике. Они фиксируются коническим кольцом и стягиваются болтами, что обеспечивает плотное прилегание оболочки к сердечнику. Когда рабочая поверхность валковой оболочки изнашивается, ее можно заменить.

Процесс дробления в двухвалковой дробилке осуществляется следующим образом: материал поступает в загрузочное отверстие и попадает между двумя валками, где подвергается сжатию и дроблению, а затем естественным образом выпадает. Если встречается слишком твердый или недробимый материал, валки могут автоматически раздвигаться под действием гидравлического цилиндра или пружины, увеличивая зазор между ними. Это позволяет таким материалам пройти через дробилку без повреждения оборудования.

Конструкция двухвалковой дробилки отличается продуманностью, компактностью, небольшими габаритами, а также простотой монтажа и обслуживания. Благодаря этим преимуществам она широко применяется в различных производственных линиях по изготовлению песка, где требуется высокая производительность, но нет строгих требований к форме частиц.

Схематическая структура серии 2PG

1. Электродвигатель
2. Редуктор
3. Муфта
4. Подшипниковый узел
5. Неподвижный вал
6. Подвижный вал
7. Пружинный механизм
8. Гидроцилиндр
9. Верхняя крышка в сборе
10. Основание
11. Очистной механизм

Используя теоретическое проектирование с главными и ведомыми колесами и буферным давлением, была преодолена проблема несинхронности двойного привода, что значительно улучшило решение проблемы игольчатой и пластинчатой структуры, характерной для дробилки с гладкими вальцами. Это привело к значительно улучшенным показателям формы частиц и выходу песка.

Преимущества:

1. Высокая адаптивность: Используется специальный дизайн валков, при котором между двумя валками высокого давления, с помощью гидроцилиндров и пружин, создается сильное давление для дробления. Это позволяет перерабатывать исходный материал в порошкообразные и зернистые материалы, что подходит для дробления как сухих, так и влажных материалов.
2. Многофункциональность: Подходит для дробления различных мелких материалов, производства песка и других задач. Она подходит для обработки материалов средней и высокой твердости, обладает высоким коэффициентом дробления, эффективностью и производительностью. Также можно регулировать размер выходных частиц путем изменения давления на валки, что делает машину универсальной для разных условий эксплуатации.
3. Экологичность: Внутри дробилки установлены защитные панели от пыли, устройства для очистки и другие элементы, что обеспечивает отличные герметичные характеристики. В процессе работы практически не образуется пыль и шум, что способствует охране окружающей среды и сохранению чистого воздуха, воды и природы.
